Система питания мобильного MMDVM узла с дополнительным аккумулятором

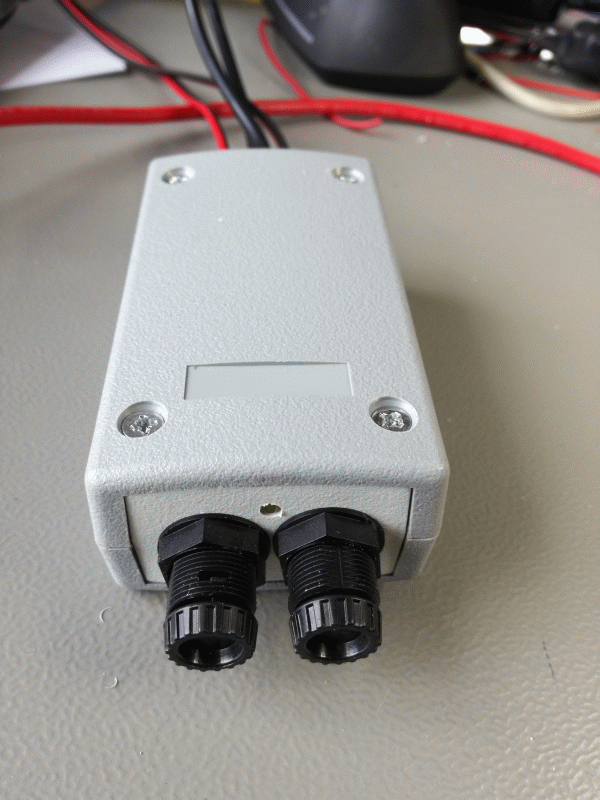

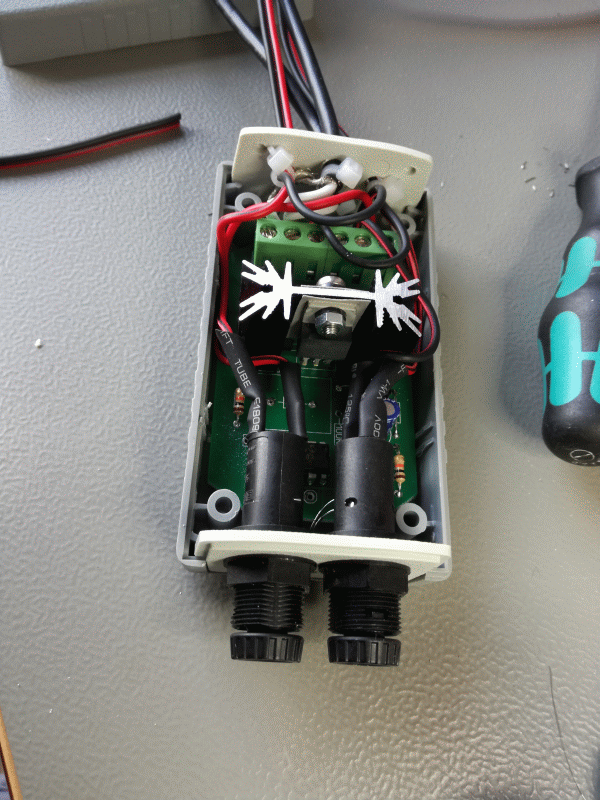

Для питания MMDVM узла и 4G рутера в автомобиле было собрано устройство, логика работы которого такова:

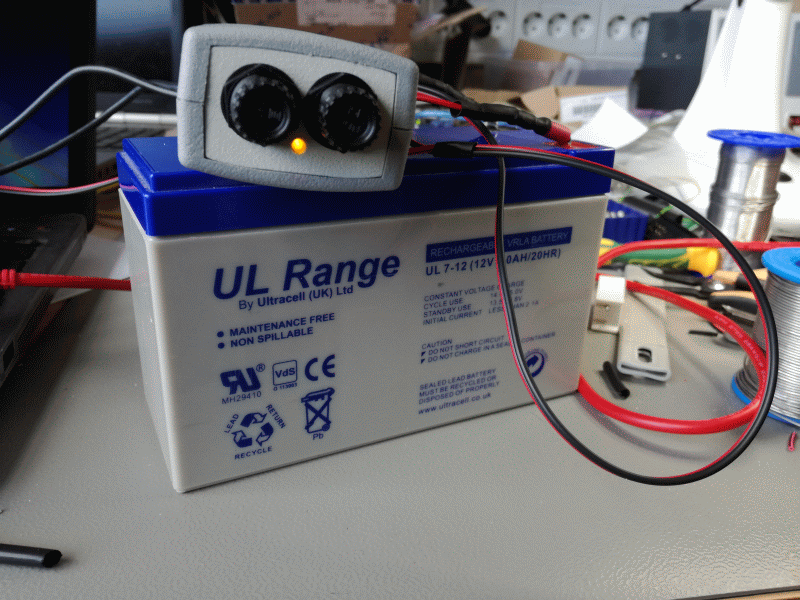

При включенном зажигании узел питается напрямую от бортсети, одновременно от бортсети идет зарядка дополнительного  аккумулятора 12Вольт 7 Амперчасов.

При выключенном зажигании узел питается от дополнительного аккумулятора, при этом устройство контролирует  напряжение аккумулятора и время его работы.

Устроиство отключает узел, если напряжение дополнительного аккумулятора опускается ниже 10 вольт, предотвращая его глубокий разряд.

Устройство отключает узел через 5 часов после выключения зажигания, т.е. узел работает на дополнительном аккумуляторе либо до истечения запрограммированного времени, либо до разрядки аккумулятора.

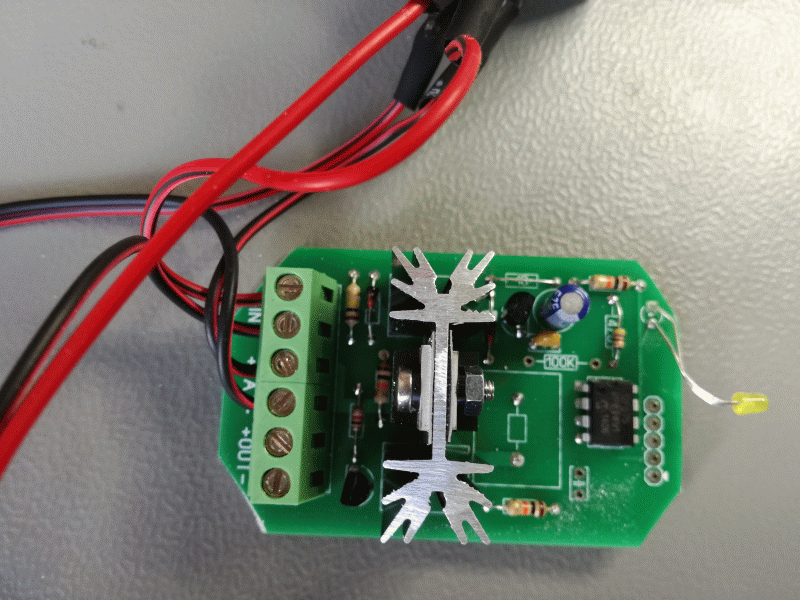

В основе устройства PIC микроконтроллер.

Обсуждаем тут http://www.ham-dmr.ee/forum/index.php?topic=59.0

ES1BIS
