Система питания мобильного MMDVM узла с дополнительным аккумулятором

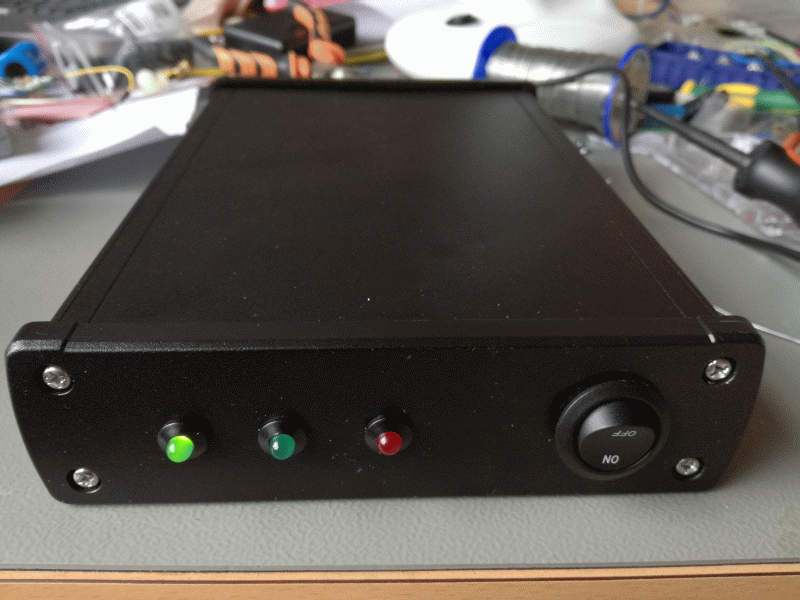

Для питания MMDVM узла и 4G рутера в автомобиле было собрано устройство, логика работы которого такова:
При включенном зажигании узел питается напрямую от бортсети, одновременно от бортсети идет зарядка дополнительного аккумулятора 12Вольт 7 Амперчасов.
При выключенном зажигании узел питается от дополнительного аккумулятора, при этом устройство контролирует напряжение аккумулятора и время его работы.
Устроиство отключает узел, если напряжение дополнительного аккумулятора опускается ниже 10 вольт, предотвращая его глубокий разряд.
Устройство отключает узел через 5 часов после выключения зажигания, т.е. узел работает на дополнительном аккумуляторе либо до истечения запрограммированного времени, либо до разрядки аккумулятора.

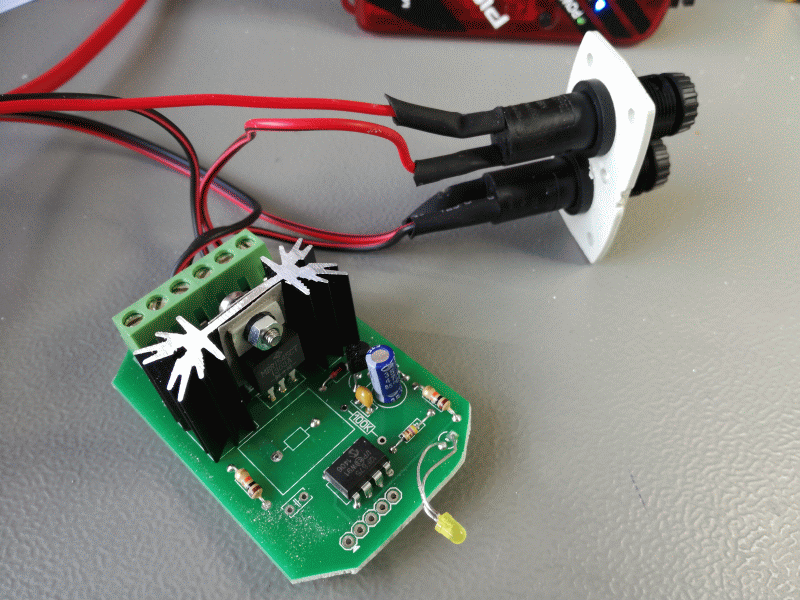

В основе устройства PIC микроконтроллер.
